Aku páskovač UNIPACK H46B - Silný

Kód: H 46B-16
Video
Neohodnotené
357 10 aku paskovac unipack h46a 12 pro pasku 12mm
€1 943,18 / ks €2 351,25 vrátane DPH

Zvoľte variant

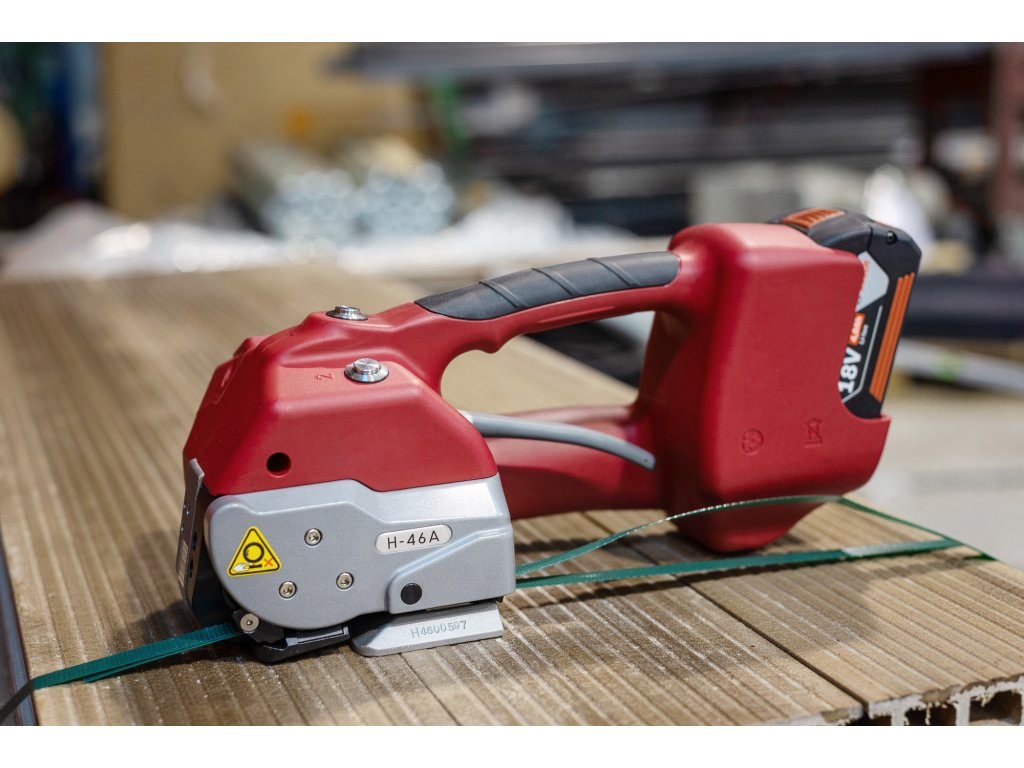

Aku páskovač UNIPACK H46A je ekonomický a zároveň veľmi výkonný batériovo poháňaný páskovač, ktorý rýchlo a pohodlne utiahne a spojí viazaciu pásku okolo produktu.

Detailné informácie

Súvisiaci tovar

PET páska - šíře 12 mm (Vázací páska PET12662000Z40S -rozměr 12.5x0.66mm, ražba 10%, pevnost 3000 N, návin 2 km, dutinka 406x150 mm, váha cívky 19.7 kg)
PET páska - šírka 12 mm
Na sklade (>5 ks)
od €37,47
Detail

PET páska značky UNITAPE je vyrobená v továrni firmy UNIPACK v Slovenskej republike.

PET12602500Z40L
Polypropylenová páska - šíře 12 mm, dutinka 406 mm (Vázací páska PPE12702200C40S- rozměr 12x0.70mm, pevnost 2000N, návin 2.2 km, dutinka 406x150 mm, váha cívky 9.9 kg)
Polypropylénová páska - šírka 12 mm, dutinka 406 mm
Na sklade (3 ks)
od €25,35
Detail

Polypropylénová páska šírka 12 mm, hrúbky 0,9 mm, návin 2000 m, pevnosť v ťahu 270 kg, priemer dutinky 406 mm. Polypropylénová viazacia páska značky UNITAPE je vyrobená v...

PP12503000C40L
1665 2 akumulatorova baterie pro h 46a or t 400 450
Akumulátorová batéria - pre H-46A, OR-T 400, 450
Nie je na sklade
€146,63
Detail

Akumulátorová Li-Ion batéria BOSCH s napätím 18 V a kapacitou 5.0 Ah je určená pre akumulátorové páskovače ORGAPACK OR-T 400, OR-T 450, STRAPEX STB 80, STB 75 a UNIPACK H-46A.

2187.003 / U1
1503 1 odvijec vazaci pasky h84 dutinka 200 a 406 mm
Akcia Tip
Odvíjač viazacie pásky H84 - dutinka 200 a 406 mm
Na sklade (>5 ks)
€234,06
Detail

Pojazdný odvíjač PP, PET a oceľové viazacie pásky pre jednoduché i oscilačné náviny do šírky pásky 40 mm. Odvíjač viazacej pásky má brzdu, box pre uloženie páskovače a oceľové...

H 84
1509 1 odvijec vazaci pasky h84u dutinka 150 406 mm
Odvíjač viazacej pásky H84U - dutinka 150-406 mm
Nie je na sklade
€397,34
Detail

Odvíjač viazacej pásky H84U je určený pre odvíjanie PP, PET a oceľové viazacie pásky s jednoduchým aj oscilujúcim návinom. Maximálna šírka použiteľné pásky je 40 mm. Odvíjač...

H 84U
Akumulátorový páskovač ORGAPACK ORT 450
Tip Video
Akumulátorový páskovač ORGAPACK ORT 450 - Silný
Na sklade (2 ks)
€3 298,23
Detail

Akumulátorový páskovač ORGAPACK ORT 450 je určený pre ťažké páskovanie polypropylénovou PP alebo polyesterovou PET viazacie páskou šírky 16 alebo 19 mm. Strojčekom možno...

OR-T 450.16
Aku páskovací sada OMEGA STRONG - Silná (Sada Aku páskovač OR-T 450-16, odvíječ H 84, PET páska 16x1mm, 1200m, pevnost v tahu 560 kg)
ZADARMOZADARMO
Aku páskovací sada OMEGA STRONG - Silná
Na sklade (2 sada)
od €3 079,83
Detail

Páskovacie sada OMEGA STRONG je profesionálny sada pre páskovanie ťažkých produktov na paletách prevažne stavebného alebo hutníckeho materiálu do 2500 kg. Systém svojou...

OMEGA STRONG PROFI 16
H 84E
Akcia Tip
ZADARMOZADARMO
Odvíjač viazacej pásky H84E - dutinka 200 a 400 mm
Na sklade (>5 ks)
€277,77
Detail

Masívny pojazdný odvíjač PP, PET a oceľové viazacie pásky pre priemer vnútornej dutinky pásky 200 aj 400 mm. Odvíjač viazacej pásky má brzdu, box na uloženie páskovača a oceľové...

H 84E
Zobraziť všetky súvisiace produkty Predchádzajúci produkt Ďalší produkt
357 10 aku paskovac unipack h46a 12 pro pasku 12mm
Páskovač: Pro šíři pásky 16 mm
Na sklade (>5 ks) | H 46B-16
Môžeme doručiť do: 2.5.2024
€1 943,18 / ks
€2 351,25 vrátane DPH
357 10 aku paskovac unipack h46a 12 pro pasku 12mm
Páskovač: Pro šíři pásky 19 mm
Nie je na sklade | H 46B-19
€1 943,18 / ks
€2 351,25 vrátane DPH

Podrobný popis

Hlavné výhody H-46B

  • Vysoká kvalita za výbornú cenu
  • Určený pre silné a ťažké páskovanie
  • Zapáskuje produkt stlačením len 1 tlačidla
  • Jednoduché nastavenie sily utiahnutia a doby zvárania

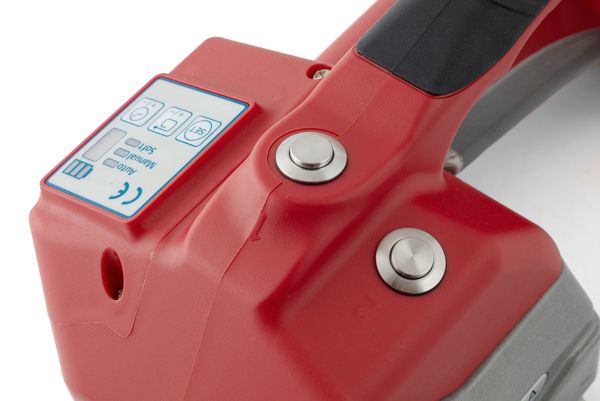

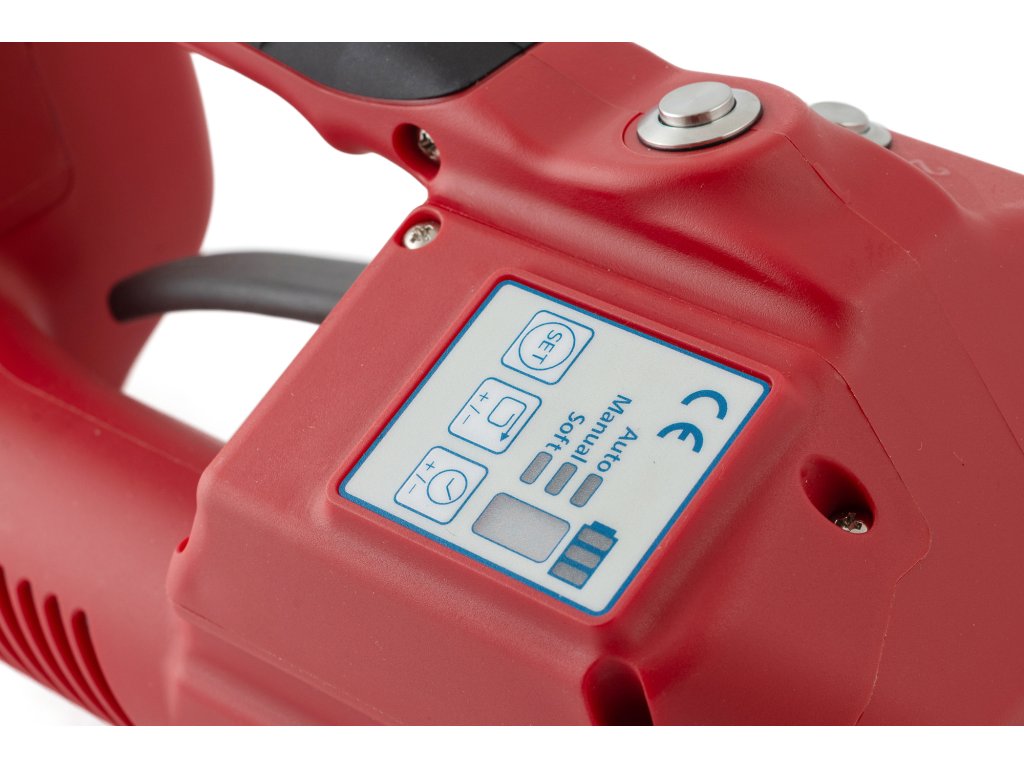

  • Intuitívny dotykový ovládací panel
  • Automatický prechod do režimu spánku
  • Nemecký bezkartáčkový DC motor
  • Záruka, servis, podpora UNIPACK

Postup a možnosti páskovanie

Produkt obopneme viazacie páskou a obe pásky na sebe vložíme do páskovača. Koniec pásky je naspodku a nekonečný koniec pásky je hore. Čeľuste páskovače otvoríme stlačením páčky a potom teda pásku vložíme, a to až na doraz ku strojčeka. Šírka pásky možno pohodlne meniť na 12 alebo 16 mm. Po umiestnení pásky do páskovača teraz v automatickom režime stlačíme iba jedno tlačidlo a páskovač sám pásku utiahne, spojí zvarom a odstrihne. Takto je úväzok hotový a trvá pár sekúnd. Páskovač možné používať v režimoch manual, automatic a soft. Páskovač ponúka 2 stupnice sily utiahnutia a to štandardné stupnici a soft stupnici.

voliteľné príslušenstvo

  • Závesný hák pre zavesenie na perový záves - viď obrázok
  • Ochranný kryt spínačov proti prachu
  • Spodná ohranná kovová doštička
  • Odvíjač viazacej pásky H84T
  • PP viazacia páska - priamo od výrobcu UNIPACK
  • PET viazacie páska - priamo od výrobcu UNIPACK

technické parametre

typ páskovača H-46B-16 H-46B-19
operačné režimy auto / manual auto / manual
Sila utiahnutia - štandardný režim 400-4000 N 400-4000 N
hmotnosť 4,4 kg 4,4 kg
Rozmery strojčeka (dĺžka, šírka, výška) 370 x 141 x 135 mm 370 x 141 x 135 mm
typ nabíjačky Bosch Bosch
napätie nabíjačky 230 V, 50/60 Hz, 1 PH 230 V, 50/60 Hz, 1 PH
Doba nabíjania batérie 25-40 min. 25-40 min.
typ batérie Bosch Li-lon 18V, 4.0Ah Bosch Li-lon 18V, 4.0Ah
Typ použiteľnej pásky PP - polypropylénové, PET polyesterové PP - polypropylénové, PET polyesterové
Šírka použiteľné pásky 15-16 mm 19 mm
Hrúbka použiteľné pásky - PP 0,75-1,3 mm 0,75-1,3 mm
Hrúbka použiteľné pásky - PET 0,6-1,3 mm 0,6-1,3 mm

Dodatočné parametre

Kategória: Akumulátorové ručné páskovače
Co balíme: Palety do 2500 kg
Typ produktu: Páskovač
Nastavení utahování: ANO
Nastavení doby svařování: ANO
Šíře použitelné pásky: 11-13 mm
Tloušťka použitelné PP pásky: 0,55-1,05 mm
Tloušťka použitelné PET pásky: 0,5-1,05 mm
Síla utažení: 40-250 kg
Hmotnost: 6,3 kg
Počet úvazků na 1 nabití: 320-415
Typ baterie: Bosch Li-lon 18V

Aku páskovač UNIPACK H46A
