Ovinovací stroj ROTOPLAT TP3

Kód: ROTOPLAT TP3 308 FR
Neohodnotené
Značka: ROBOPAC
€0,01 / ks €0,01 vrátane DPH

Zvoľte variant

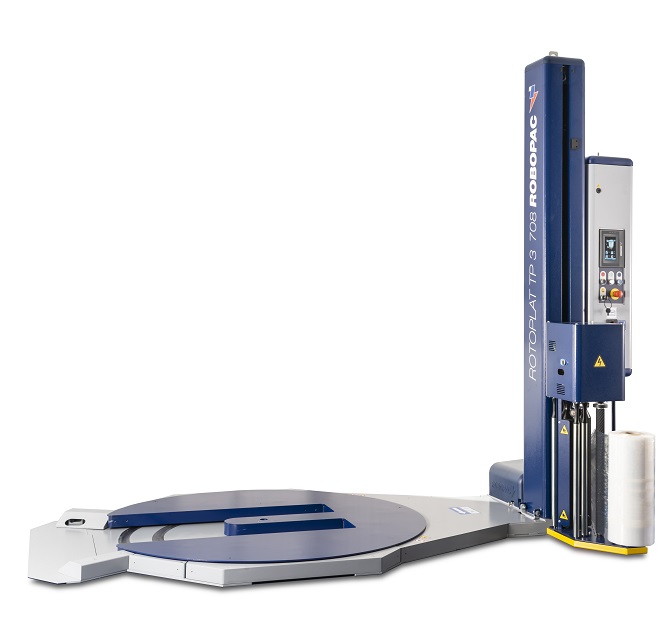

Ovinovací stroj ROTOPLAT TP3 je výkonný pokrokový ovinovací stroj s výrezom v točni, ktorý plní tie najnáročnejšie požiadavky na úsporu fólie. Vďaka patentovanému systému TP3 možno v priebehu niekoľkých okamihov zmeniť orientáciu vjazdu paletového vozíka a to do 3 smerov. Stroj zavádza pojem multilevel CONTROL, inovatívne hardvérové a softvérové riešenie nainštalované na všetkých modeloch radu ROTOPLAT, ktoré je schopné napínať a nepredpínajte fóliu rôznou silou v rôznych úrovniach palety a tým reagovať na rôznorodosť produktu.

Detailné informácie

Ovinovací stroj: ROTOPLAT TP3 308 FR - s mechanickým napínáním fólie FR a ovládáním napínání z ovládacího panelu
Na dotaz | ROTOPLAT TP3 308 FR
€0,01 / ks
€0,01 vrátane DPH
Ovinovací stroj: ROTOPLAT TP3 508 PDS - s fixním předepínáním fólie 250% a ovládáním napínání z ovládacího panelu
Na dotaz | ROTOPLAT TP3 508 PDS
€0,01 / ks
€0,01 vrátane DPH

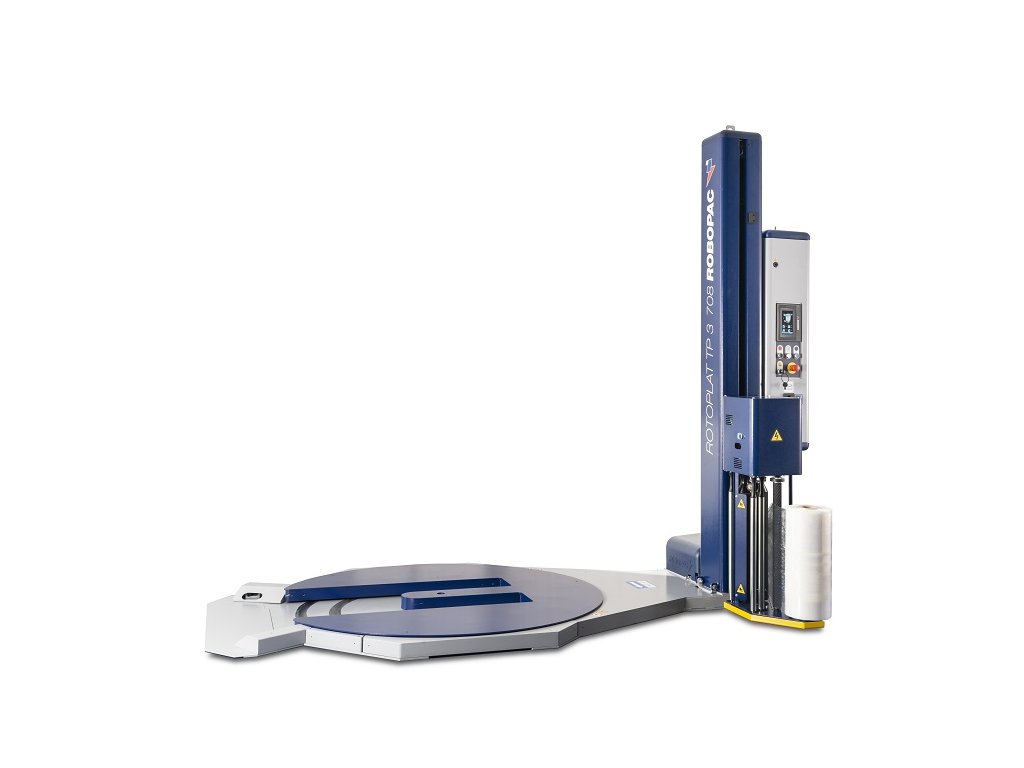

Ovinovací stroj: ROTOPLAT TP3 708 PVS - s variabilním předepínáním fólie 0-400% a ovládáním napínání i předepínání z ovládacího panelu
Na dotaz | ROTOPLAT TP3 708 PVS
€0,01 / ks
€0,01 vrátane DPH

Podrobný popis

R-CONNECT

R-Connect je inovatívny systém značky ROBOPAC, ktorý je možné voliteľne objednať k stroju hneď, alebo v budúcnosti. Systém odosiela všetky technické informácie o stroji a balíkoch cykloch v reálnom čase a sprístupňuje ich v cloude spolu so štatistikami, ktoré potom možno použiť prostredníctvom jednoduchého internetového pripojenia z akéhokoľvek zariadenia (PC, tablet, smartphone atď.). Hlavnými cieľmi získanými pomocou R-Connect sú optimalizácia výroby, hodnotenie výkonu stroja, overenie parametrov výroby, štatistické monitorovanie spotreby fólie s možnosťou programovania a úpravy cyklov balenie, analyzovanie dát prostredníctvom integrovaného systému riadenia a údržba plánov; rýchle riešenie, a to aj preventívne, prostredníctvom signálov zasielaných uvedeným strojom predajcovi alebo priamo servisnému technikovi UNIPACK, ktorý tak môže dosiahnuť rýchle a presné diagnostiky a poskytnúť vzdialenej zásahy alebo zásahy na mieste, čím výrazne zníži prestoje stroja a cenu opravy.

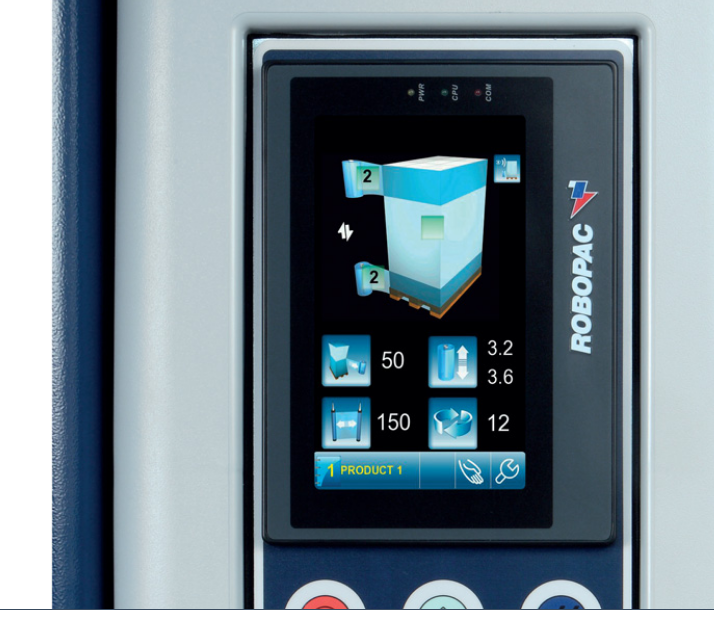

Dotykový ovládací panel

Vysoko výkonná 7-palcová farebná dotyková obrazovka s ikonami špeciálne navrhnutými a vytvorenými spoločnosťou ROBOPAC viedla k implementácii funkcie multilevel CONTROL. Multilevel CONTROL je nové riešenie inštalované na ROTOPLAT SERIES 8. Túto funkciu je možné jednoducho a intuitívne povoliť v každom zo šiestich uložiteľných programov. Výška produktu môže byť rozdelená do 5 rôznych úrovní, všetky nastaviteľné hrúbky a roztiahnutie fólie, predbežné roztiahnutie (iba pri poháňaných vozíkov), výstužné obaly, rýchlosť otáčania dosky, rýchlosť vozíka, typ laná fólie a dokonca aj použitie alebo obtok tlakovej dosky, ak je samozrejme inštalovaný ako voliteľná výbava, možno ho upraviť u každého z nich. Ale to nie je všetko. Každá z 5 úrovní môže byť nastavená s hodnotami v závislosti od smeru pohonu vozíku, čo znamená, že sa líši aj pre výstup a zostup. To si kladie za cieľ ušetriť film a skrátiť dobu cyklu s jasnými výhodami pre produktivitu. Nastaviteľné parametre ovinu:

  • Rýchlosť otáčania točne
  • Nastavenie rýchlosti jazdy ovinovacie jednotky hore / dole
  • Nastavenie napínanie fólie
  • Nastavenie predpínanie fólie
  • Nastavenie pomeru predpínanie
  • Nastavenie predpínanie hore / dole
  • Nastavenie spodných ovinov
  • Nastavenie horných ovinov
  • Nastavenie počiatočného bodu ovinovanie
  • Nastavenie oneskorenia snímania fotobunky
  • Program ovinovanie s umiestnením horného prekryvu
  • Program ovinovanie s prítlakom
  • Program zosilňujúce ovinovanie - ropping
  • 12 programov je možné nastaviť a uložiť

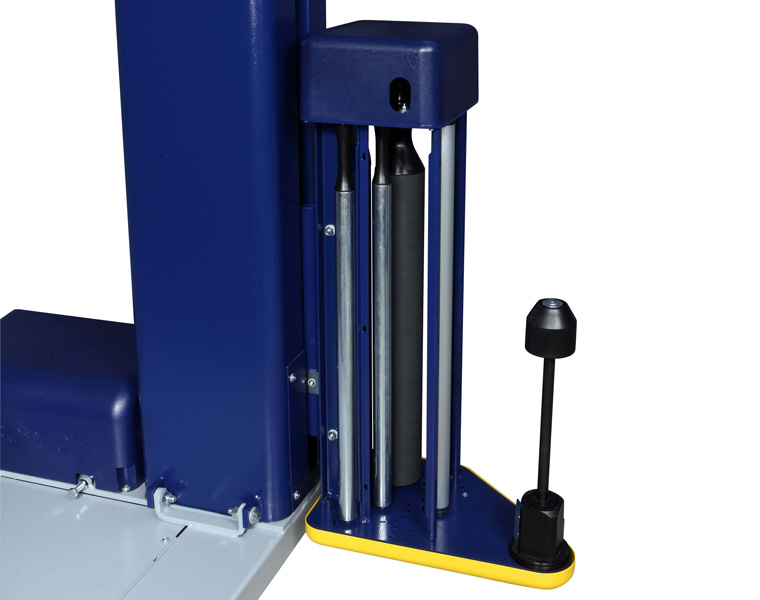

Ovinovacie jednotka FR

Ovinovacie jednotka FR je mechanický systém napínania fólie s elektromagnetickou brzdou na vratnom valci. Napínanie fólie sa reguluje z ovládacieho panela 0-100%. Elektromagnetická prachová brzda zaisťuje vysoko presnú reguláciu brzdného momentu a neprodukuje žiadny znečisťujúce materiál. QLS systém (quick load system) patentovaný firmou ROBOPAC, umožňuje rýchle a jednoduché prevlečenie fólie medzi valce a prichytenie fólie o paletu.

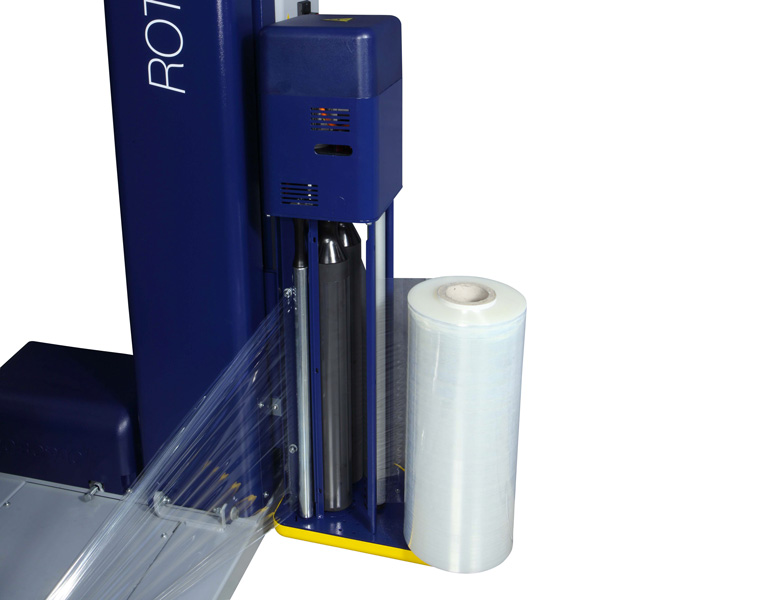

Ovinovacie jednotka PDS

Ovinovacie jednotka PDS je fixná predpínacie systém, ktorý nepredpínajte stetch fóliu medzi valcami v stroji ešte pred ovinovaním palety a tým sa fólia šetrí a nepôsobí žiadnym ťahom produkt. Štandardná predpínanie je fixná 250% ale možné voliteľne zadarmo zmeniť na 150,200 alebo 300% .Táto predpínacie jednotka (pre-stretch) je ďalej doplnená o druhý napínací systém (stretch) 0-100%, ktorý fóliu ďalej prepína, ale teraz sa reguluje napínanie medzi paletou a ovinovacie jednotkou (ťah na paletu) a to z ovládacieho panela pomôcť elektromagnetickej brzdy vojne. QLS systém (quick load system) patentovaný firmou ROBOPAC, umožňuje rýchle a jednoduché prevlečenie fólie medzi valce a prichytenie fólie o paletu.

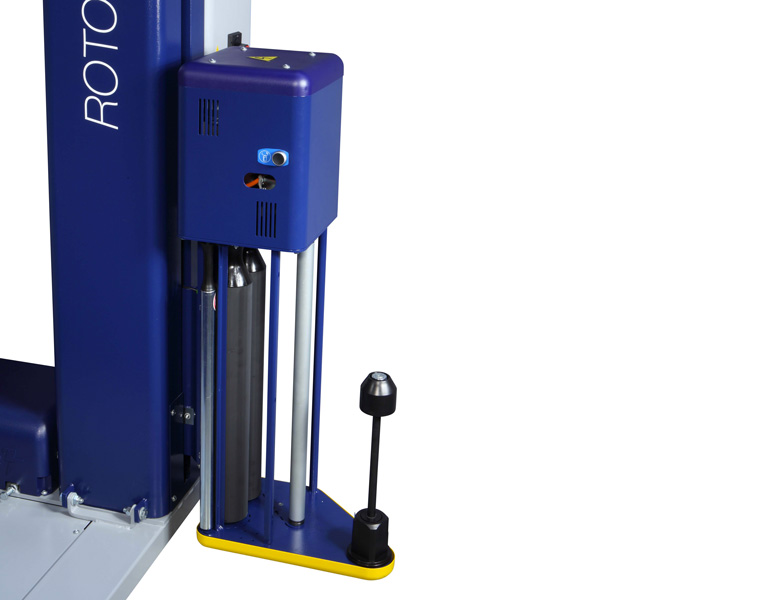

Ovinovacie jednotka PVS

Ovinovacie jednotka PGS je fixná predpínacie systém, ktorý nepredpínajte stetch fóliu medzi valcami v stroji ešte pred ovinovaním palety a tým sa fólia šetrí a nepôsobí žiadnym ťahom produkt. Štandardná predpínanie je fixná 250% ale možné voliteľne zadarmo zmeniť na 150,200 alebo 300% .Táto predpínacie jednotka (pre-stretch) je ďalej doplnená o druhý napínací systém (stretch) 0-100%, ktorý fóliu ďalej prepína, ale teraz sa reguluje napínanie medzi paletou a ovinovacie jednotkou (ťah na paletu) a to z ovládacieho panela pomôcť elektromagnetickej brzdy vojne. QLS systém (quick load system) patentovaný firmou ROBOPAC, umožňuje rýchle a jednoduché prevlečenie fólie medzi valce a prichytenie fólie o paletu.

Ďalšie voliteľné príslušenstvo

  • Výška stĺpa 2400, 2800 alebo 3100 mm
  • Točňa s Ø 1800 mm
  • Prítlak pre palety výšky 1400-2200 mm až 1400-3100 mm
  • Prítlak pre palety výšky 750-2200 mm až 750-3100 mm
  • Náhradné súkolia pre predpínacie jednotku PDS 150, 200, 250, 300%
  • Ropping device - Zlaňovanie fólia zo spodnej strany palety
  • Ropping device - Zlaňovanie fólie z hornej strany palety
  • Fotobunka pre tmavé predmety
  • Automatické odrezanie fólie - TIP UNIPACK
  • Ovinovacie jednotka pre ovinovacie siete
  • R-Connect - štandard
  • R-Connect - sledovanie spotreby fólie
  • Predĺžená záruka o 12 mesiacov

Technické parametre stroja

technické parametre ROTOPLAT TP3 308 FR ROTOPLAT TP3 508 PDS ROTOPLAT TP3 708 PVS
priemer točne 1650 mm 1650 mm 1650 mm
nosnosť 1500 kg 1500 kg 1500 mm
rýchlosť točne 5-12 ot./min. 5-12 ot./min. 5-12 ot./min.
Rýchlosť jednotky fólie 1,5-5,5 m / min. 1,5-5,5 m / min. 1,5-5,5 m / min.
Max. rozmer palety 1000x1200 mm 1000x1200 mm 1000x1200 mm
Max. výška produktu 2200 mm (voliteľne 2400,2800, 3100 mm) 2200 mm (voliteľne 2400,2800, 3100 mm) 2200 mm (voliteľne 2400,2800, 3100 mm)
Typ ovinovacie jednotky FR PDS PVS
Napínanie fólie (stretch) nastavenie z ovládacieho panela nastavenie z ovládacieho panela nastavenie z ovládacieho panela
Predpínanie fólie (pre-stretch) nie fixné 250% variabilný 150-400%
Manipulácia vysokozdvihom zozadu zozadu zozadu
napájanie 230 V, 1 fáza 230 V, 1 fáza 230 V, 1 fáza
frekvencia 50/60 Hz 50/60 Hz 50/60 Hz
výkon 1,5 kW 1,9 kW 2,4 kW
Maximálna veľkosť rolky fólie 500x300 mm 500x300 mm 500x300 mm
Maximálna váha rolky fólie 20 kg 20 kg 20 kg
hrúbka fólie 17-35μm 17-35μm 17-35μm

Dodatočné parametre
